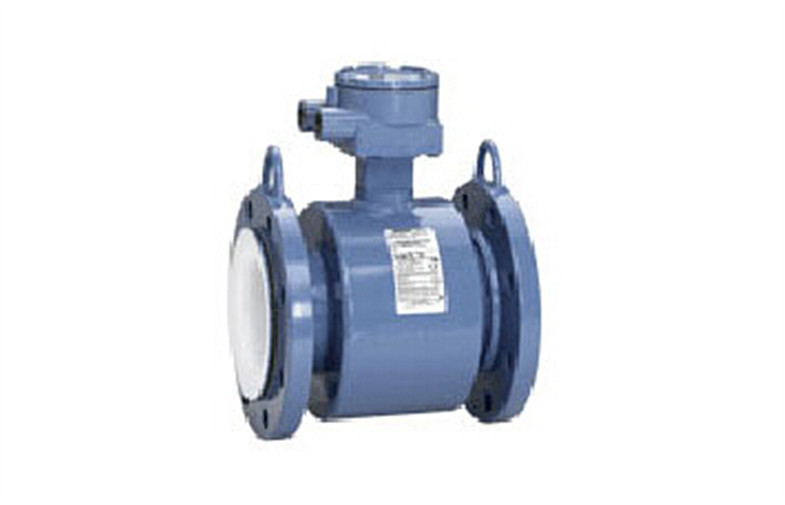

Роземаунт 8705 служило фланцем датчик Flowtube служило фланцем датчики flowtube для проводных жидкостей и slurries

Быстрая деталь:

1. Изготовленный Роземаунтом
2. Служить фланцем тип
3. 0,25% точности стандарта; 0,15% варианта высоких точности доступного
4. ½ к размеру 36 дюймов доступному
5. Пульсированная сила привода катушки DC
6. Стандартный проект процесса

Описание:

Роземаунт 8705 служить фланцем датчиков изготовлено от стали нержавеющих и углерода и сварено для того чтобы обеспечить герметический затвор который защищает против влаги и других загрязняющих елементов. Загерметизированное снабжение жилищем обеспечивает максимальную надежность датчика путем защищать все внутренние компоненты и связывать проволокой от самых вражеских окружающих сред. Вся польза систем magmeter Роземаунта пульсировала технология DC которой предусматривает непрерывный автоматический вычеркивать к возмещать потерю изменения в отростчатой окружающей среде; специально с следующими характерами:

1. Вс-сваренное снабжение жилищем датчика обеспечивает надежность в самых жестковатых окружающих средах
2. Широкому диапазону размеров, выравнивающ материалы и материалы электрода для того чтобы встретить весь из вашего магнитного счетчика- расходомера, применимый к диаметру трубы от 15 mm до 900mm.
3. Длины положения ISO.
4. Требование к установки датчика: 5D от перед и 2D идущая дальше по потоку труба прямо.
5. Точность: 0,25% для стандарта и 0,15% для варианта высокой точности.
6. Обслуживание: Проводные жидкости и slurries.
7. Выбор передатчика: заменимый с 8732E и 8712E.
8. Верхний предел ряда: 12m/s.
9. Предел температуры: °C -34 до 65 для окружающего и максимального отростчатого ряда °C -29 до 177 с подкладкой PTFE и PFA.
10. Физическая спецификация:

• Non-намоченный материал: 304SST или 316SST для датчика и фланцов, польностью сваренного материала для расквартировывать и краски полиуретана.
• Намоченный материал: PFA, PTFE, ETFE, полиуретан, неопрен, подкладка Linatex и 316L SST, сплав никеля 276 (UNS N10276), тантал, иридий платины-20% 80%, титан для электродов.
• Электрическое соединение: 2 1/2-14 соединения NPT с стержнями винта 8 предусмотрены в терминальном приложении для электрической проводки.

Применения:

Спецификации:

Раздел 1: Тип датчика подачи   Тип Примечания по применению Вариант точности Линия размеры Сила привода катушки 8705 Стандартный проект процесса 0,25% Стандартный 0,15% высокий 15 до 900 mm 0,5 до 36 дюйма Пульсированный DC 8711 Компактный легковес 0,25% Стандартный 0,15% высокий 4 до 200 mm 0,15 до 8 дюйма Пульсированный DC 8721 Конструированный для еды & напитка и наук о жизни, 3-A и EHEDG 0,5% Стандартный 0,25% высокий 15-100 mm 0,5 до 4 дюйма Пульсированный DC 8707 Самое лучшее в подачи slurry P&P, M&M, и шумные применения 0,5% Стандартный 0,25% высокий 80 до 900 mm 3 до 36 дюйма Высокий сигнал Пульсированный DC   Раздел 2: Выбор материала вкладыша   Вкладыш Примечания Пределы Temp Тип и линия размеры PFA САМЫЙ ЛУЧШИЙ ФТОРОПЛАСТ Превосходное сопротивление к химикатам и ссадине. Соответствующий для любого применения. -20 к 350°F (- 29 к 177°C Фланец 15 до 350 mm 0,5 до 14 дюйма Вафля 4 до 8 mm 0,15 до 0,3 дюйма PTFE БОЛЕЕ ЛУЧШИЙ ФТОРОПЛАСТ Рентабельный чем PFA. Превосходная химическая устойчивость, но меньше сопротивления ссадины чем PFA. -20 к 350°F (- 29 к 177°C Послуженный фланцем 15 до 900 mm 0,5 до 36 дюйма Вафля 15 до 200 mm 0,5 до 8 дюйма ETFE ХОРОШИЙ ФТОРОПЛАСТ Подобное сопротивление химиката и ссадины к PTFE, но более низкой температура maxium дорогий. -20 к 300°F (- 29 к 149°C) Послуженный фланцем 15 до 400 mm 0,5 до 16 дюйма Вафля 15 до 200 mm 0,5 до 8 дюйма Полиуретан Типично приложенный к чистой воде (отсутствие химикатов). Ссадина упорная к slurries с малыми частицами. 0 к 140°F (- 18 к 60°C) Послуженный фланцем 15 до 900 mm 0,5 до 36 дюйма Неопрен Типично приложенный к воде и морской воде. Ссадина упорная к slurries с малыми частицами. 0 к 185°F (- 18 к 85°C) Послуженный фланцем mm* 80 до 1800 1,5 до 72 дюйма Раздел 3: Тип электрода и выбор материала   Тип электрода Примечания по применению   Кнопка Стандартная конструкция электрода. Польза для большинств применений, специально где ссадина забота. Имеет справедливое сопротивление к покрывать который может быть улучшен правильно определять размер датчик.   Пул-нос Польза где покрывать забота и никакие твердые тела присутствовал. электрод Пул-носа не должен быть использован в применениях абразива или slurry по мере того как частицы приведут к в увеличенном отростчатом шуме на электродах.   Материал электрода Примечания по применению 316L SST Стандартный материал электрода. Совместимый с большинств низкой водой концентрации - основанными применениями. Во избежание использование нержавеющее в применениях кислоты более высокой концентрации. Сплав никеля 276 Польза в средстве к кислотам высокой концентрации где SST не приемлемо. Польза в применениях с высокой концентрацией хлорида, как морская вода. Платина (Платина 80%, иридий 20%) Идеал для применений ликера нашел в бумажной промышленности пульпы и. Также идеал как запасной вариант электрода для того чтобы покрыть почти каждое применение в заводе. Совместимый с почти каждой жидкостью процесса. Тантал Идеал для кислоты высокой концентрации пропускает как хлористоводородное и плавиковые кислоты. Титан Идеал для применений высокой концентрации каустических (низкопробных) как окисоводоподы натрия и калия. Раздел 4: Выбор передатчика   Тип Примечания Вариант точности Электропитание Протокол LOI выхода пользовательского интерфейса 8732 Объединенная или дистанционная установка 0,25% Std 0,15% высокий Глобальное AC/DC HART®, переключатель LOI fieldbus Foundation™ оптически или дисплей только 8712 Дистанционная стена 0,25% Std 0,15% высокий Глобальное AC/DC Кнопка LOI ХАРТА преданная Высокий сигнал 8712 Дистанционная стена. Совместимый только с flowtube 8707 0,5% Std 0,25% AC 115V ХАРТ Преданная кнопка LOI Раздел 5: Диагностики и увеличенные характеристики   Тип Примечания Наличие Стандартные диагностики Недостаток оборудования передатчика; недостаток програмного обеспечения передатчика; недостаток катушки датчика; пустая труба С каждым передатчиком E-Серий   D1 Вариант высокой точности (0,15%) 8732 и 8712   ОСЬ Увеличенная возможность DI ⁄ ДЕЛАТЬ 8732 и 8712     ⁄ FF ХАРТА       DA1 ⁄ D01 Сюита диагностик включает: обнаружение неисправностей земли и проводки, высокое отростчатое обнаружение шума. 8732 и 8712   DA2 ⁄ D02 Диагностическая сюита включает: внутренняя проверка метра 8714i 8732 и 8712

Конкурентное преимущество:

8700 систем магнитного счетчика- расходомера предусматривают obstructionless измерение подачи которое идеально для измерять любую проводную жидкость. Широкий выбор конструкционных материалов снабубежит совместимость с фактически всеми применениями, от сильно въедливых жидкостей волосистые часто рассматриваемые slurries трудными измерить с другими приборами. Счетчики- расходомеры Роземаунта магнитные предлагают преимущество измеряя подачи в пакет фактически без изменений плотностью, температурой, давлением, и изменением выкостности.
