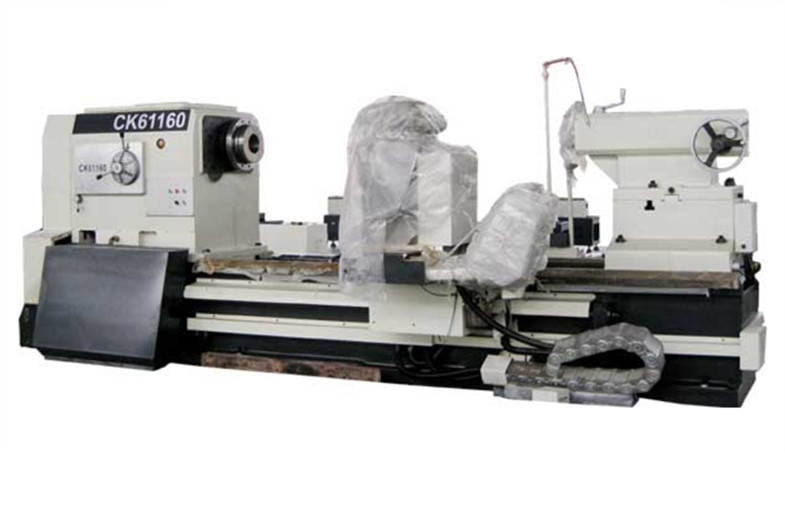

Машина токарного станка CNC плоской кровати автоматическая сверхмощная с пневматическим цыпленком

Детали

CK61140/CK62140

CK61160/CK62160

Максимальное качание над кроватью

Ф1400mm (55")

Ф1600mm (63")

Максимальн Отбрасывать над экипажом

Ф990mm (40")

Ф1190mm (47")

Ширина кровати

970mm (38")

Максимальная длина workpiece

1500/2000/3000/4000mm

(59" /78,7" /118" /157")

Длина Максимальн Turning

1300/1800/2800/3800mm

(51" /70,8" /110,2" /149,6")

Максимальн Вес между центром

6000kg

* Качание над зазором

Ф1930mm (76")

Ф2110mm (83")

* Действительная длина зазора

590mm (23")

Скважина шпинделя

Ф130mm (5,1")

Нос шпинделя

A2-15

Диаметр отверстия конуса и конусность отверстия шпинделя

1:20 MetricФ140

Шаги скорости шпинделя (ручной)

24 шага (ручного)

Ряд скорости шпинделя.

2.5-250r/min

Быстрое питание для оси z

8m/min

Быстрое питание на ось x

5m/min

Max.travel оси x

820mm (32-1/3»)

900mm (35,4")

Min.input

0.001mm

Станции столба инструмента

станция 4

Поперечное сечение инструмента

50× 50mm (1,9" ×1.9»)

Внешний диаметр втулки tailstock

Ф160mm (6,3")

Конусность скважины втулки tailstock

Метрические 80

Максимальн Траверсировать втулки tailstock

300mm (11,8»)

Вращающий момент мотора X/Z

37/42Nm

Сила главного мотора

22KW

Сила охлаждая насоса

250w

размеры 3m общие (l × h ×W)

6200×2280×2130mm

(244" ×89.7 '' ×83.9»)

6200×2280×2300mm

(244" ×89.7 '' ×90.5»)

Новый вес (3m)

12700kg

13500kg

ПРИМЕЧАНИЕ: Детали с '' * '' только для 62 серий.
