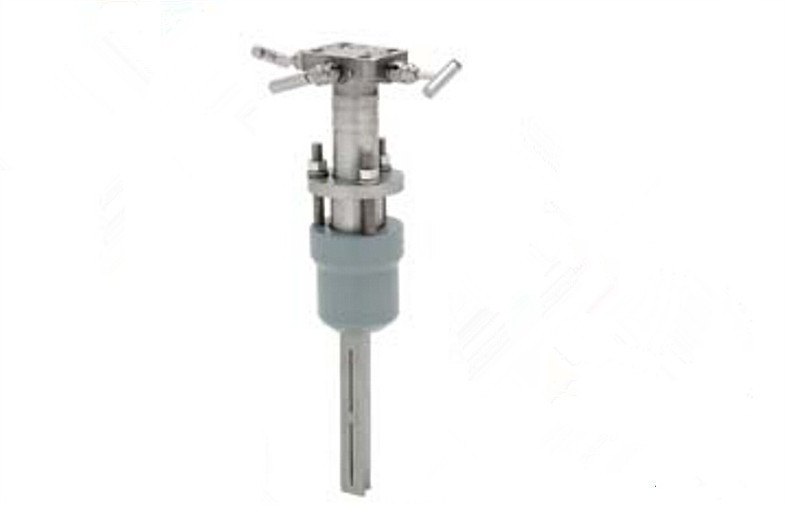

Передатчик 485 совмещенное с 3051S или 3095 основное Annubar счетчика- расходомера Роземаунта Annubar MultiVariable

Быстрая деталь:

• Новаторская конструкция шлица и T-формы увеличивает точность до ±0.75%
• Большое разнообразие конфигураций установки
• Объединенная коллекторная головка позволяет сразу установке передатчиков DP
• Конструкция Flo-Крана позволяет установке без выключения системы
• Типы идеальной жидкости: жидкость, газ, и пар

Описание:

Счетчики- расходомеры DP индустрии ведущие интегрированные
Путем интегрировать электронику передатчика давления с Annubar
Усредняющ Pitot пробку (APT), Роземаунт обеспечивает самое высокое
выполнять счетчик- расходомер DP ввода. Этот польностью интегрированный счетчик- расходомер
исключает потребность для штуцеров, трубопровод, клапаны, переходники,
коллекторы, и кронштейны, таким образом уменьшая сваривать и
время установки.
Улучшенное проведение с новаторский измерять
методы
Конструкция шлица Annubar прифронтовая и революционная форма улучшают
точность и повторимость каждого измерения подачи указывают.
Плотное управление производственным процессом приобретено увеличенной силой сигнала и
уменьшенный шум сигнала.
В реальном масштабе времени измерения массового распространения доступны с
объединенная конструкция датчика температуры
Запатентованный T-форменный датчик включает герметизировать,
давлени-сохраняющ thermowell которое позволяет массовое распространение в всей линии
размеры с одиночным прониканием трубы. Multivariable технология внутри
применения газа и пара компенсируют для давления и
температурные колебания, которые могут причинить значительно ошибки подачи.
Uptime завода увеличен с безуходным
конструкция
Датчик Annubar конструирован для того чтобы предотвратить износ и засорение внутри
труба. Электроника самые стабилизированные в индустрии и
позволяет циклам тарировки до 10 год, обеспечивать значительно
сбережения обслуживания.
Энергия - сбережения приобретенные через минимальную перманентность
потеря давления
Non-сжимая конструкция датчика Annubar создается
минимальное засорение в трубе, которая уменьшает постоянное давление
потеря. Постоянную потерю давления можно преобразовать сразу в
энергия - сбережения в форме компрессора стоили для газа, электрический
стоьте для нагнетая жидкостей, и топливных затрат для производить пар.

Применения:

Серия счетчика- расходомера Annubar: Роземаунт 3051SFA
ProBar®, 3095MFA масса ProBar®, 485, и 285
Современное, пятое поколение Роземаунт 485 Annubar
совмещенный с 3051S или MultiVariable передатчиком 3095 создает
точный, repeatable и зависящий ввод-тип счетчик- расходомер.
Роземаунт 285 обеспечивает коммерческий продучт предлагая для
ваши общецелевые применения.

Спецификации:

Представление
Предположения заявления представления
Измеренное удостоверение личности трубы.
Фактор коэффициента истечения
±0.75% из расхода потока
Повторимость
±0.1%
Линия размеры
• Размер 1 датчика: 2 внутри. до 8 внутри. (50 до 200 mm)
• Размер 2 датчика: 6 внутри. до 96 внутри. (150 до 2400 mm)
• Размер 3 датчика: 12 внутри. до 96 внутри. (300 до 2400 mm)

Определять размер
Контактируйте представителя управления процессом Emerson для
помощь. Технические спецификации конфигурации необходимы до заказа
для проверки применения.
Turndown подачи
10:1or более лучше
Отделка поверхности датчика Annubar
Лицевая поверхность Annubar основного текстурирована для максимума
Применения Числа Рейнольдса (типично газ и пар).
поверхностная текстура создает слой более турбулентной границы на
лицевая поверхность датчика. Увеличенное завихрение производит a
более прогнозированное и более repeatable разъединение подачи на край
датчик. Соотвествующая поверхностная отделка будет решительно для
каждое применение загрунтовкой управления процессом Emerson
программа, програмное обеспечение набора инструментов аппаратуры.

Функциональный
Обслуживание
• Жидкость
• Газ
• Пар
Отростчатые пределы температуры
Направьте передатчик Маунта
• °F 500 (°C 260)
• °F 750 (°C 398) при использовании с сразу держателем, максимумом
групповой распределитель температуры 5 (соединение передатчика
Код платформы 6)
Дистанционный передатчик Маунта
• °F 1250 (677 °C) – материал датчика Hastelloy
• °F 850 (454 °C) – материал датчика нержавеющей стали
Пределы давления и температуры (1)
Направьте передатчик Маунта
• До ANSI 600# (1440 psig на °F 100 (99 адвокатских сословий на °C 38))
• Объединенное измерение температуры не доступно с
Послуженный фланцем устанавливающ тип более большой чем тип 600
Дистанционный передатчик Маунта
• До ANSI 2500# (6000 psig на °F 100 (416 адвокатских сословий на °C 38))

Конкурентное преимущество:

Элемент Роземаунта 485 Annubar основной использует T-форменную конструкцию датчика то
предложения самые лучшие в точности и представлении типа.
• Точность до 0,75% расходов потока
• Самая низкая постоянная потеря давления любого счетчика- расходомера DP
• Доступный в 2 к 96 внутри. (50 до 2400 mm) выровняйте размеры
