Горизонтальный филировать подвергая механической обработке центра CNC supportting/бурить/сверля
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Условие: | Новые | Тип: | Горизонтальные |
|---|---|---|---|
| ЧПУ или не: | ЧПУ | Автоматическая класса: | Автоматическая |
| Максимальн Отбрасывать Диаметр: | 350 мм | Напряжение: | 380V |
| Сила (w): | 15KW | Размер (L*W*H): | 4900*4500*2850mm |
| Вес: | 9500kg | Послепродажное обслуживание: | Инженеры службы техники за рубежом |
| Гарантия: | 12 месяцев | Размер таблицы работа: | 500*500mm |
| перемещение оси x: | 900mm | перемещение Y-osи: | 750mm |
| перемещение оси z: | 1250mm | количества инструмента: | 24 |
| конусность шпинделя: | BT50 | Скорость шпинделя: | 8000rpm |
| быстрая подавая скорость: | 24 m/min | Чистый вес: | 9500kg |
| Размер машины: | 4900*4500*2850mm | ||
| Высокий свет: | CNC обрабатывающий услуги,центр точности подвергая механической обработке |
||

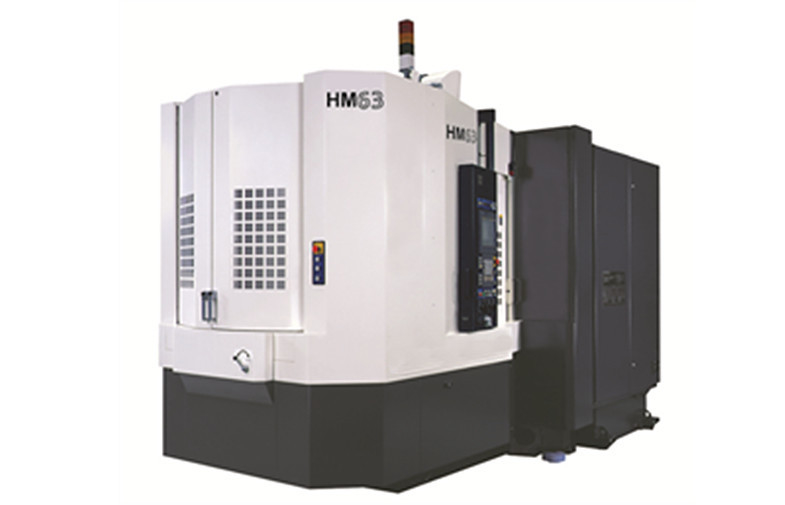

Горизонтальный центр HM50/HM50B HM63/HM63B CNC подвергая механической обработке с
более высокая общая ригидность блока и более быстро
скорость движения
Быстрая деталь:
1. Оптимизирование элемента компьютера небесконечное делает более высокую общую ригидность блока и более быстро
скорость движения.
2. Все оси линейного движения принимают линейные guideways.
3. Все части усилены разумно и имеют компактную текстуру.
4. винт шарика точности уровня Pre-напряжения C3 обеспечивает.
5. 3 оси принимают соединения высокой точности гибкие R+W близко соединенные для того чтобы обеспечить
высокая точность положения в высоком быстро проходя положении.
6. Изобретены полные дом машины предохранения, разрядка обломока и дренаж
предварительная и надежная структура.
7. Машина принимает конструкцию инженерства человеческого тела для того чтобы убеждаться деятельность
легко и безопасно.
8. Worktable обменом может быть опционным.
9. Все виды измерять головную и grating систему обнаружения можно добавить.
Описание:
1. Гарантированность для этой продевая нитку машины
1. инженеры имел в распоряжении сделать международное обслуживание машинного оборудования. В некоторых странах, мы имеем международный делать агента
обслуживание после-сбывания в времени и профессионально.
2. 24 часа сердца к на-линии или черни обслуживания сердца.
3. тренирующ в наших фабрике и на-линии свободен цены.
4. гарантированность 12 месяца, малые сломанные части свободна цены заменить, запасные части поставлена с машиной
для удобства клиента.
5. Мы предлагаем самое лучшее цену агента и цену раздатчика.
2. Клиент и поставка
примите ODM, OEM,
примите FOB, CFR, CIF, цену EXW,
T/T 30% как залемь и баланс перед механическими инструментами выходят наша фабрика.
нормальные продукты с стандартным временем изготавливания конфигурации 7-15 рабочих дней.
Применения:
Машина соответствующа для изготавливания воинских, космических, автомобильных, модельных, машинного оборудования и других индустрий, бумаги
положите части в коробку частей, тип части диска, специальн-форменные части, части fiture смогите автоматически выполнить разнообразие подвергать механической обработке
поверхностный филировать 4, бурящ, сверлить, расширяя, шарнир, компания, обеспечивает подвергая механической обработке точность и effiiency
Спецификации:
Горизонтальное вспомогательное оборудование центра машины опционное
Привод шпинделя редуктора ● с ZF или BF
Скорость шпинделя ● 8000rpm
● центризуя на воде
Тип кассета хранения ● инструмента (40)
Горизонтальная спецификация HM50/50B центра машины
|
|
HM50 | HM50B |
|
Размер таблицы работы |
500*500 | 500*500 |
|
Количества таблицы работы |
1 | 2 |
|
Разделение маштаба Worktable |
1 | 1 |
|
Перемещение оси x |
900 | 900 |
| Перемещение Y-osи | 750 | 750 |
| Перемещение оси z | 650 | 1250 |
|
Расстояние между центром шпинделя и поверхностью worktable |
110-860 | 110-860 |
|
Расстояние между конечной гранью шпинделя к центру worktable |
230-880 | 230-1480 |
|
T-шлиц (ширина шлица No.* *spacing) |
5-14×100 | 5-14×100 |
|
Конусность шпинделя |
BT50 | BT50 |
|
Скорость шпинделя |
8000rpm | 8000rpm |
|
Винт шарика оси X.Y.Z |
4512,4512,5012 | 4512,4512,5012 |
|
Скорость оси X.Y.Z быстроподвижная |
24/24/24 | 24/24/24 |
| Guideways оси X.Y.Z линейные | RUE45, RUE45, RUE55 | RUE45, RUE45, RUE55 |
| Соединение мотора оси X.Y.Z | непосредственное отношение | непосредственное отношение |
| Сила мотора шпинделя | 11/15 | 11/15 |
| Мотор оси X.Y.Z | X: 12 y: 22Z: 22 | X: 12 y: 22 z: 22 |
|
Количество инструмента |
24 | 24 |
| Максимальн Dia. длина и вес инструментов | 112mm/350mm/15g | 112mm/350mm/15g |
| Расположите точность | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
| Переместите точность | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
|
Подвергните размер механической обработке (L*W*H) |
4900X4500X2850 | 4900X4500X2850 |
|
Емкость нагрузки таблицы работы |
500 | 500 |
|
N.W. |
8200 |
9500 |
Горизонтальная спецификация HM63/63B центра машины
|
|
HM63 | HM63B |
|
Размер таблицы работы |
630*630 | 630*630 |
|
Количества таблицы работы |
1 | 2 |
|
Разделение маштаба Worktable |
1 | 1 |
|
Перемещение оси x |
1000 | 1000 |
| Перемещение Y-osи | 850 | 850 |
| Перемещение оси z | 1050 | 1050 |
|
Расстояние между центром шпинделя и поверхность worktable |
110-960 | 110-960 |
|
Расстояние между конечной гранью шпинделя к центру worktable |
50-1100 | 50-1100 |
|
T-шлиц (ширина шлица No.* *spacing) |
5-18×100 | 5-18×100 |
|
Конусность шпинделя |
BT50 | BT50 |
|
Скорость шпинделя |
6000rpm | 6000rpm |
|
Винт шарика оси X.Y.Z |
5012,5012,5012 | 5012,5012,5012 |
|
Скорость оси X.Y.Z быстроподвижная |
24/24/24 | 24/24/24 |
| Guideways оси X.Y.Z линейные | MSA55S, MSA55LS, MSA55LS | MSA55S, MSA55LS, MSA55LS |
| Соединение мотора оси X.Y.Z | непосредственное отношение | непосредственное отношение |
| Сила мотора шпинделя | 15/18.5 | 15/18.5 |
| Мотор оси X.Y.Z | X: 22 y: 22Z: 22 | X: 22 y: 22 z: 22 |
|
Количество инструмента |
24 | 24 |
| Максимальн Dia. длина и вес инструментов | 112mm/350mm/15g | 112mm/350mm/15g |
| Расположите точность | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
| Переместите точность | ±0.005/±0.005/±0.005 | ±0.005/±0.005/±0.005 |
|
Подвергните размер механической обработке (L*W*H) |
5100*4950*2850 | 5100*4950*2850 |
|
Емкость нагрузки таблицы работы |
1000 | 1000 |
|
N.W. |
9600 |
11000 |
