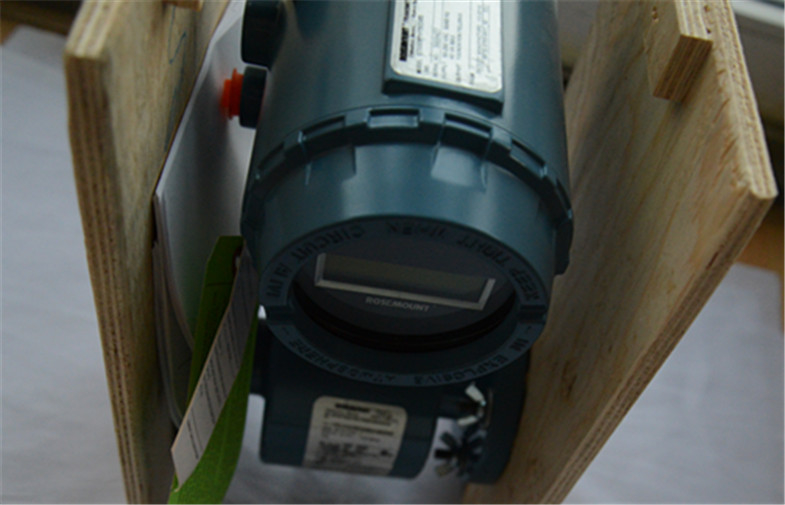

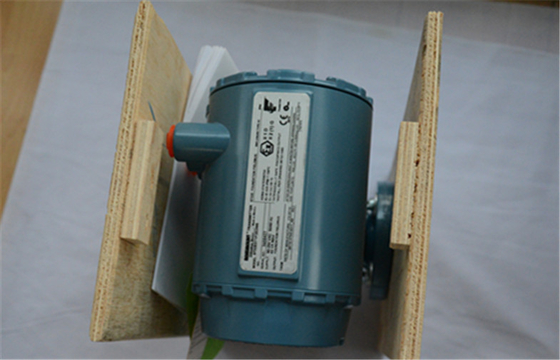

Измеритель прокачки ввода Роземаунта электромагнитный с объединенной или дистанционной установкой

Измеритель прокачки ввода Роземаунта электромагнитный с объединенной или дистанционной установкой

Быстрая деталь:

• Идеал для объединенных установок передатчика держателя

• ХАРТ/аналог, fieldbus УЧРЕДИТЕЛЬСТВА, или доступное PA PROFIBUS выводить наружу fieldbus

• Предварительные диагностики доступные

• Оптически переключатель LOI

• Опционное DI/DO доступное (ХАРТ только)

Описание:

ПРОЦЕДУРЫ ПО УСТАНОВКИ

Установка Роземаунта 8732 включает и детализированные механически и электрический

процедуры по установки.

Установите передатчик

Дистанционн-установленные передатчики могут быть установлены на трубе до 2 дюйма внутри

диаметр или против плоской поверхности.

Установка трубы

Установить передатчик на трубе:

1. Прикрепите кронштейн к трубе используя монтажное оборудование.

2. Прикрепите 8732 к кронштейну используя винты установки.

Поверхностная установка

Отделать поверхность держатель передатчик:

1. Прикрепите 8732 к положению установки используя винты установки.

Для того чтобы преобразовать от объединенного держателя к дистанционному передатчику держателя, советуйте с

Ручное дополнение: Объединенное Маунт к дистанционному преобразованию Маунта

СОЕДИНЕНИЯ ДАТЧИКА

Этот раздел покрывает шаги необходим, что физически установил передатчик

включая проводку и тарировку.

Датчики Роземаунта

Для того чтобы соединить передатчик к датчику non-Роземаунта, см.

присвоьте монтажную схему в «всеобщих монтажных схемах датчика» дальше

вызовите E-1. Необходима перечисленная процедура по тарировки при использовании с

Датчики Роземаунта.

Передатчик к проводке датчика

Датчики служить фланцем и вафля имеют 2 порта проводника как показано в диаграмме 2-16.

То одно может быть использовано для обоих кабелей привода и электрода катушки. Используйте

штепсельная вилка нержавеющей стали которая обеспечены, что герметизирует неиспользованный порт проводника. Польза

Лента PTFE или sealant резьбы соотвествующий для установки герметизируя

проводник.

Одиночная преданная кабельная галерея для кабелей привода и электрода катушки

между датчиком и дистанционным передатчиком. Связка кабелей от

множественные магнитные счетчики- расходомеры в одиночном проводнике правоподобны для того чтобы создаться

проблемы взаимодействия и шума в вашей системе. Используйте один комплект кабелей в

кабельная галерея. См. диаграмму 2-16 для правильной диаграммы установки проводника и

Таблица 2-3 для порекомендованного кабеля. Для объединенных и дистанционных монтажных схем

см. для того чтобы вычислять 2-19.

Применения:

Передатчик Роземаунта 8732 - конструкция Объединенн-Маунта, backlit дисплей, и взрывозащищенное снабжение жилищем. Доступный с fieldbus HART®, FOUNDATION™, или PA PROFIBUS, диагностиками прибора, и проверкой метра Smart™ для того чтобы улучшить надежность и представление

Спецификации:

Извещение:

Относящое к окружающей среде рассмотрение

Для того чтобы обеспечить максимальную жизнь передатчика, во избежание крайности температуры и вибрация. Типичные проблемные участки включают:

• линии высок-вибрации с монолитно установленными передатчиками

• установки тепл-климата в сразу солнечний свет

• напольные установки в холодные климаты

Передатчики установленные Remote могут быть установлены в диспетчерский пункт защитить электронику от жестковатой окружающей среды и обеспечить легкий доступ для конфигурации или обслуживания.

Роземаунт 8732 передатчика требуют внешней силы настолько там должно быть доступом к соответствующему источнику питания.
