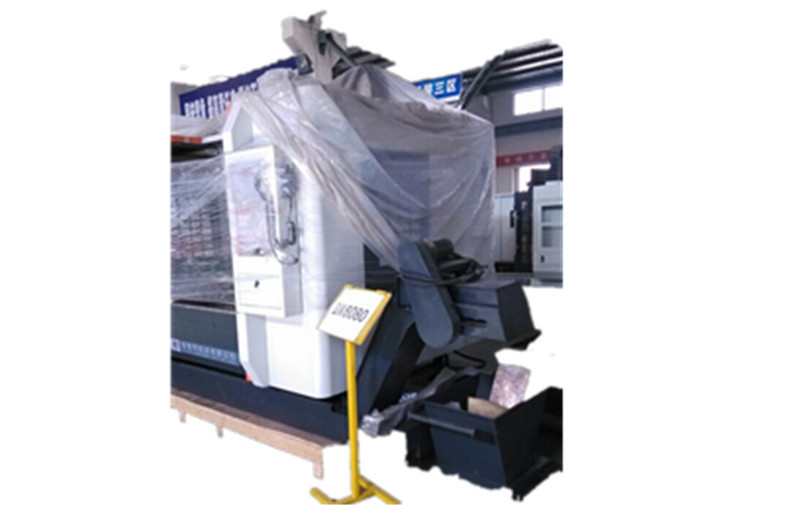

Центр высокой точности горизонтальный подвергая механической обработке/филировальная машина cnc быстрого хода

Деталь

Характер продукции

Стандартная конфигурация

1

Система

Система

LNC T515i

2

Привод сервопривода

6Nm/8Nm

X-- 6Nm; Y--6Nm; Z-- 8Nm

3

Шпиндель

Тавро шпинделя

Чжэцзян Китай

Сила шпинделя

5.5KW

Скорость шпинделя

24000r/min

Структура шпинделя

Collet Spindle+ER32

4

Guideway

X: Расстояние 20 Ⅱ HGH30HA2R1080ZAP
Y: Расстояние 30 Ⅱ HGH30HA2R1040ZAP
Z: Расстояние 20 Ⅱ HGH30HA2R680ZAP

Guideway --  ShangYin
Тайвань 　

5

Винт руководства

X: R32-5T4FDIC-695-860-0.021 -- 860
Y: R32-5T4FDIC-705-870-0.021 --870
Z: R32-5T4FDIC-450-606-0.021 --606

 Винт руководства -- ShangYin
Тайвань

6

Соединять

X: JM2-40-19-20
Y: JM2-40-19-20
Z: JM2-40-22-20

□ R+W

7

Системы автоматической смазки

блок смазки pump+

Автоматическая смазка
системы　

8

Охлаждая система водообеспечения

Насос охлажденной воды +
Волна Intel CO2PTS 15L

Спецификации

Блок

DX6050

 Размер таблицы работы (L*W)

mm

600×500

Емкость Max.load таблицы работы

kg

250

T-шлиц (No.*slot width*spacing)

mm

5-16×100

Перемещение оси x

mm

600

Перемещение Y-osи

mm

500

Перемещение оси z

mm

280

Расстояние от поверхности таблицы работы, котор нужно spindle и посмотреть

mm

30-330

Расстояние между 2 колонками

mm

660

Конусность шпинделя

ER

ER32

Скорость шпинделя

rpm

24000

Сила шпинделя

kw

5,5

Тип шпинделя управляя

шаг

Спрятанный тип

Скорость питания вырезывания

m/min

10

Скорость питания X.Y.Z быстрая　

m/min

15

X. точность положения оси　

m/min

0,006

Точность положения Y-osи　

m/min

0,006

Точность положения оси z　

m/min

0,005

Ось x перемещает точность　

m/min

±0.005

Y-osь перемещает точность　

m/min

±0.005

Ось z перемещает точность　

m/min

±0.003

Размер (L*W*H)

mm

2200×1800×2100

　N.W.

T

3,6
